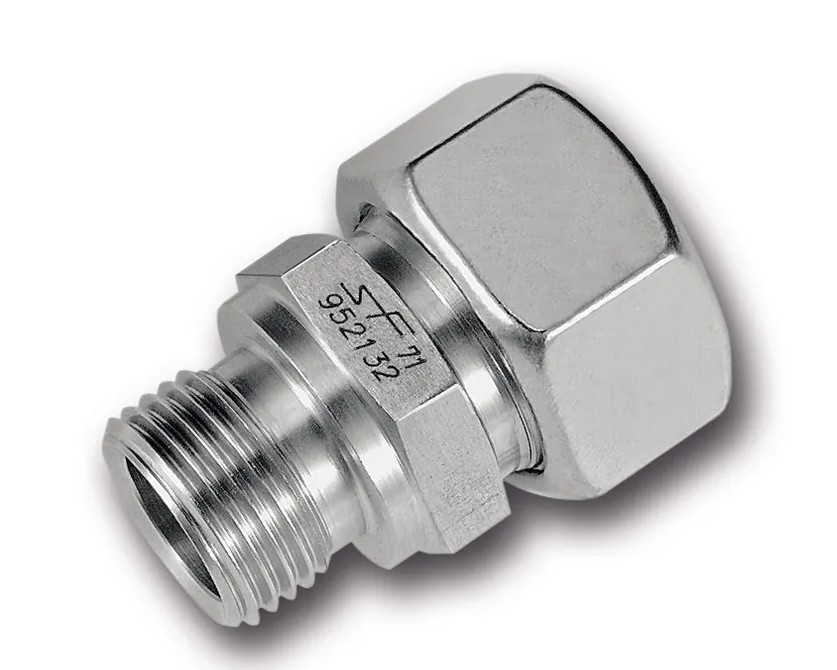

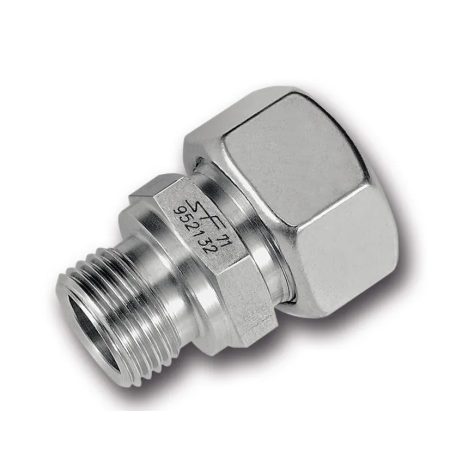

24° rozsdamentes acél vágógyűrűs szerelvény
A 24°-os rozsdamentes acél vágógyűrűs szerelvény az ISO 8434 európai szabványnak megfelelő csőkötési megoldás, amelyet folyékony és gáznemű közegek biztonságos szállítására fejlesztettek ki. A szerelvény olyan alkalmazásokhoz készült, ahol kiemelten fontos a nagy tömítettség, megbízhatóság és tartósság.
Széles körben alkalmazzák több iparágban, például hidraulikai és pneumatikai rendszerekben, üzemmérnökségben, a papír-, vegy- és élelmiszeriparban, valamint az olaj- és gáziparban és a gyorsan fejlődő hidrogéniparban is.
Felépítés
A vágógyűrűs szerelvény három fő elemből áll:
- Csatlakozódarab – a szabványosított 24°-os csatlakozókúppal ellátott alaptest, amely a közeg továbbítását biztosítja. Több kivitelben elérhető (egyenes, könyök, T-idom vagy kereszt).
- Vágógyűrű – a rendszer központi eleme, amely speciális kialakítású, edzett, kétélű vágóéllel rendelkezik.
- Csatlakozóanya – a szerelvény összehúzásával biztosítja a tömítést és a mechanikai rögzítést.
Működési elv
A speciálisan kialakított kétélű vágógyűrű mindkét élével a cső falába vág, így egyszerre biztosít tömítő és rögzítő funkciót. A végső szerelés során a csatlakozóanya meghúzásával az előre szerelt vágógyűrű a csatlakozódarab kúpos felületébe szorul, létrehozva a megbízható tömítést.
A megfelelő működéshez varratmentesen húzott cső használata szükséges. A vágógyűrűt előzetesen egy edzett előszerelési csapszeg segítségével kell a csőre szerelni, amely történhet kézi vagy elektrohidraulikus szerelőgéppel.
