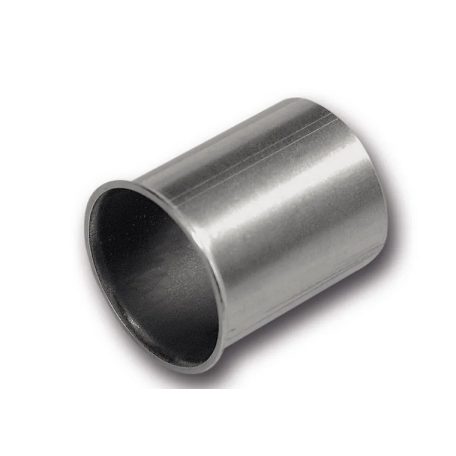

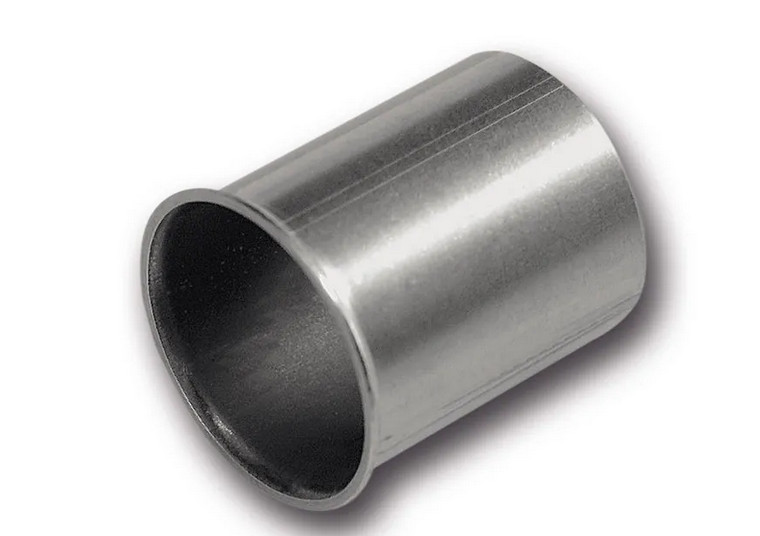

24° rozsdamentes acél vágógyűrűs szerelvény
A vágógyűrű az EN ISO 8434-1 (DIN 2353) szabvány szerinti vágógyűrűs szerelvények szíve. A legtöbb esetben által tesztelt, speciálisan kifejlesztett, kétélű vágógyűrűket használnak, amelyek nagyon pontos gyártásuknak és nagyon nagy megbízhatóságuknak köszönhetően már milliószor bizonyítottak. A vágógyűrű három kiemelkedő ponton zárja le a teljesen összeszerelt csavarkötést.
A 24°-os rozsdamentes acél vágógyűrűs szerelvény az ISO 8434 európai szabványnak megfelelő csőkötési megoldás, amely folyékony és gáznemű közegek szállítására szolgáló rendszerekben használható. A szerelvény nagy tömítettséget, megbízható működést és tartós kapcsolatot biztosít, ezért olyan iparágakban alkalmazzák, ahol magas követelményeket támasztanak az anyagminőséggel és a biztonsággal szemben.
Széles körben használják az üzemmérnökségben, hidraulikai és pneumatikai rendszerekben, valamint a papír-, vegy- és élelmiszeriparban. Emellett az olaj- és gáziparban, illetve a hidrogéniparban is gyakran alkalmazott csatlakozási megoldás.
A vágógyűrűs szerelvény három fő elemből áll: csatlakozódarab, vágógyűrű és csatlakozóanya. A csatlakozódarab a szabványosított 24°-os csatlakozókúppal rendelkezik, és a közeg továbbítását biztosító alaptestként működik. Különböző kivitelben érhető el, például egyenes, könyök, T-idom vagy keresztdarab formában.
A rendszer központi eleme a vágógyűrű. A Schwer Fittings által alkalmazott edzett, kétélű vágógyűrű speciálisan kialakított vágókontúrral rendelkezik, amely a szerelés során mindkét élével a cső falába vág. Ez biztosítja a mechanikai rögzítést és a tömítést egyaránt.
A végső szerelés során a csatlakozóanya meghúzásával az előre szerelt vágógyűrű a csatlakozódarab kúpos felületébe szorul. A tömítést a csatlakozóelem kúpja és a csőbe vágott él együtt hozza létre. A megfelelő működés érdekében a szerelvényt varratmentesen húzott csővel kell használni.
A vágógyűrűt a végső szerelés előtt egy edzett előszerelési csapszeg segítségével kell a csőre előre szerelni. Ez történhet kézi módszerrel vagy elektrohidraulikus szerelőgéppel.
