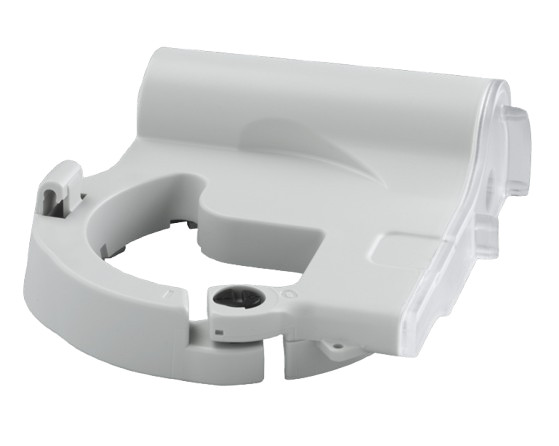

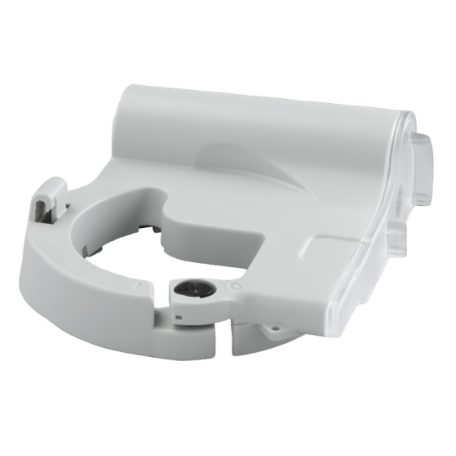

IZAR MBUS
COMPACT I
M-BUS JELADÓ
ALKALMAZÁSI TERÜLET
Az IZAR MBUS COMPACT i M-Bus jeladó a Diel Metering moduláris családjának legújabb tagja.
Alkalmazható a cégcsoport moduláris kialakítású, szürke fedőgyűrűvel ellátott, induktív jeladásra
képes ("Ti" vagy "Ha + Ti" jelöléssel ellátott) vízmérői esetében. Az IZAR MBUS COMPACT i által
szolgáltatott információk megfelelnek a szabványos M-Bus protokollnak(EN
13757), és felhasználhatóak a számlázáshoz(fogyasztási adatok…), monitoringhoz (pillanatnyi
térfogatáram, áramláis irány…) és ellenőrzéshez (manipuláció, vezetékszakadás, modul levétele ….)
egyaránt. Csatlakoztatható különféle rendszerekhez, úgy mint M-Bus, Fixed Network, monitoring vagy
fogyasztói szokások analizálása.
JELLEMZŐK
4 Kompatibilis az indiktív jeladós mérőkkel "Ti"
4 2 polaritás független vezetékkel
4 Áramlási irány menedzsment
4 Felhasználható esemény- és hibanaplózáshoz
4 M-Bus szabványos kommunikáció (EN 13757)
4 IP 68
4 Akár 15 éves élettartam
IZAR MBUS COMPACT I
M-BUS JELADÓ
MŰKÖDÉSI ELV
IZAR MBUS COMPACT i
Szenzor Induktív(Ti)
Működési elv Félkör alakú fémlemez érzékelése
Kimenet típusa M-Bus kimenet (EN13757)
MŰSZAKI ADATOK
IZAR MBUS COMPACT i
Vezetékek száma 2 polaritás független
Jelvezeték hossza m 2
Baud érték baud 300 v. 2,400 - automatikus érzékelés
Tápellátás M-Bus hálózat és lítium elem
M-Bus áramfelvétele mA 1.5 (standard terhelés)
Elem élettartam Akár 15 év
Electromágneses
kompatibilitás EMC) Megfelel az elektromágneses kompatibilitásról szóló EU-s előírásoknak (2014/30/EU)
Üzemi hőmérséklet tartomány °C -15 ... +55
Raktározási hőmérséklet tartomány °C -20 ... +70
Védettség IP 68
Programozó szoftver IZAR@MOBILE 2 SET Expert
Kiolvasó szoftver IZAR@CENTER, IZAR@MOBILE 2 Windows SET Expert, IZAR@NET 2, IZAR PLUS PORTAL
FUNKCIÓK ÉS RIASZTÁSOK
IZAR MBUS COMPACT i
Közeg típusa Programozható (hideg víz, meleg vízr)
Historikus adatok 24 érték (havi, heti, napi)
Áramlási irány Fogyasztás mindkét irányban
Pillanatnyi térfogatáram Vizsgált periódus alapján (1 ... 60 perc) áramlási irány indikátorral
Min. max. és átlagos
térfogatáram Statisztikai értékek: minimum, maximum és átlagos térfogatáram
Riasztások
Alacsony elemélettartam, eltávolított modul, érzékelő manipuláció, visszaáramlás, túl magas/
alacsony térfogatáram, szivárgás érzékelés, zéró fogyasztás, elvágott/szakadt vezeték
MÉRETEK
Oldalnézet Felülnézet
IZAR MBUS COMPACT i
Hossz L mm 100
Magasság H mm 33
Szélesség B mm 100
