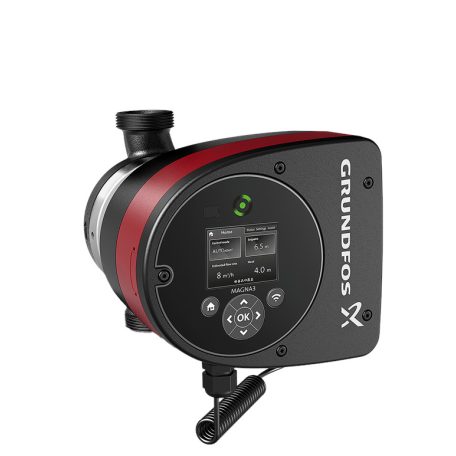

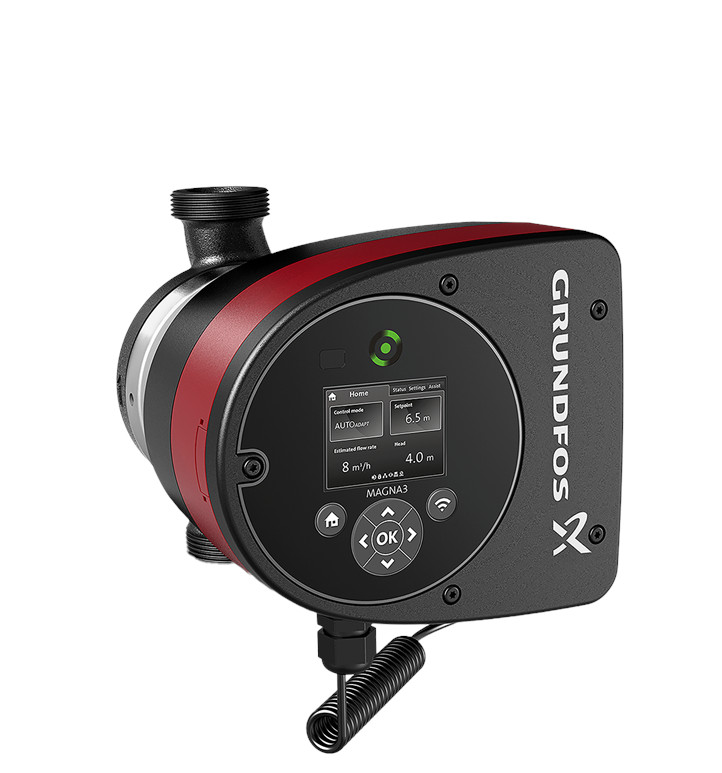

MAGNA3 25-60
Páratlan hatékonyságával, mindent átfogó termékskálájával és beépített kommunikációs lehetőségeivel, a MAGNA3 ideális olyan mérnökök és beszerzők számára, akik nagy teljesítményű fűtő- és hűtőrendszereket keresnek. A MAGNA3 ideális választás szinte bármilyen épületprojekthez – legyen az régi vagy új. A szivattyú védett forgórészű típusú, ami azt jelenti, hogy a szivattyú és a motor egy egységet képez tengelytömítés nélkül és csak két tömítőgyűrűt használ tömítésként. A csapágyakat a szivattyúzott folyadék keni. A MAGNA3 olyan szivattyú, ami nem igényel karbantartást és rendkívül alacsony az élettartam költsége.
Jellemző tulajdonságok
- AUTOADAPT
- FLOWADAPT és FLOWLIMIT (csökkenti a szivattyú fojtószelep igényét)
- Arányos nyomás szabályozás
- Állandó nyomás szabályozás
- Állandó hőmérséklet szabályozás
- Hőmérséklet-különbség szabályozás (további hőmérséklet-érzékelőt igényel)
- Állandó görbe üzemmód
- Maximum and minimum munkagörbe
- Automatikus éjszakai üzemmód
- Hőmennyiség-monitor
- Nincs szükség külső motorvédelemre
- Innovatív szorítógyűrű, amelyen egyetlen csavar teszi könnyen áthelyezhetővé a szivattyúfejet.
- A fűtőrendszerekhez használt egyfejes szivattyúkat hőszigetelő burkolattal szállítjuk
- Átfogó hőmérséklet-tartomány a léghűtésű elektronika miatt
|
|
Kommunikáció
- Vezeték nélküli kommunikáció a Grundfos GO Remote applikációval
- Terepi busz kommunikáció a CIM modulokon keresztül
- Digitális bemenetek
- Relékimenetek
- Analóg bemenet
|
|
Termék jellemzők
A MAGNA3 egy egyfázisú szivattyú, jellemzői pedig a következők
- Kapocsdobozba épített kontroller
- Kontrollpanel TFT kijelzővel a kapocsdobozon
- Kapocsdoboz előkészítve a külön rendelhető CIM modulokhoz
- Beépített nyomáskülönbség és hőmérséklet érzékelő
- Öntöttvas szivattyúház (rozsdamentes acél változatban is kapható)
- Szénszál erősítésű kompozit forgórész burkolat
- Rozsdamentes acél csapágypajzs és forgórész burkolat
- Alumíniumötvözet állórészház
- Léghűtésű teljesítmény elektronika
|
|
Motor és elektronika szabályozó
A MAGNA3 egy 4-pólusú állandó mágnesű szinkronmotort (PM motor) tartalmaz. Ezt a motortípust a hagyományos aszinkron rövidrezárt forgórészű motorhoz képest nagyobb hatásfok jellemzi. A szivattyú fordulatszámát egy beépített frekvenciaváltó szabályozza.
| Folyadék: |
| Szivattyúzott közeg: |
|
Víz |
| Folyadékhőmérséklet tartomány: |
|
-10 .. 110 °C |
| Folyadék-hőmérséklet működés közben: |
|
60 °C |
| Sűrűség: |
|
983.2 kg/m³ |
|
| Műszaki: |
| Névleges térfogatáram: |
|
4.41 m³/h |
| Névleges szállítómagasság: |
|
4.093 m |
| TF osztály: |
|
110 |
| Jóváhagyások: |
|
CE,VDE |
|
| Anyagok: |
| Szivattyúház: |
|
Öntöttvas |
| |
|
EN 1561 EN-GJL-200 |
| |
|
ASTM A48-200B |
| Járókerék: |
|
Composite |
|
| Telepítés: |
| Megengedett hőmérséklettartomány: |
|
0 .. 40 °C |
| Maximális üzemi nyomás: |
|
10 bar |
| Csatlakozó típusa: |
|
G |
| Csatlakozóméret: |
|
1 1/2 inch |
| A csőcsatlakozás névleges nyomása: |
|
PN 10 |
| Beépítési hossz: |
|
180 mm |
|
| Elektromos adatok: |
| Maximális bemenőteljesítmény - P1: |
|
84 W |
| P1 min.: |
|
9 W |
| Hálózati frekvencia: |
|
50 / 60 Hz |
| Névleges feszültség: |
|
1 x 230 V |
| Minimális áramfelvétel: |
|
0.09 A |
| Maximális áramfelvétel: |
|
0.75 A |
| Max. fordulatszám: |
|
3510 rpm |
| Védettségi osztály (IEC 34-5): |
|
X4D |
| Szigetelés osztály (IEC 85): |
|
F |
|
| Egyéb: |
| Energia (EEI): |
|
0.18 |
| Saját tömeg: |
|
4.88 kg |
| Össztömeg: |
|
5.86 kg |
| Szállítási térfogat: |
|
0.015 m³ |
| Származási ország: |
|
DE |
| Egyedi vámtarifaszám: |
|
84137030 |
| Környezetvédelmi jóváhagyások: |
|
WEEE |
